Supports & Fixations

Réglementation

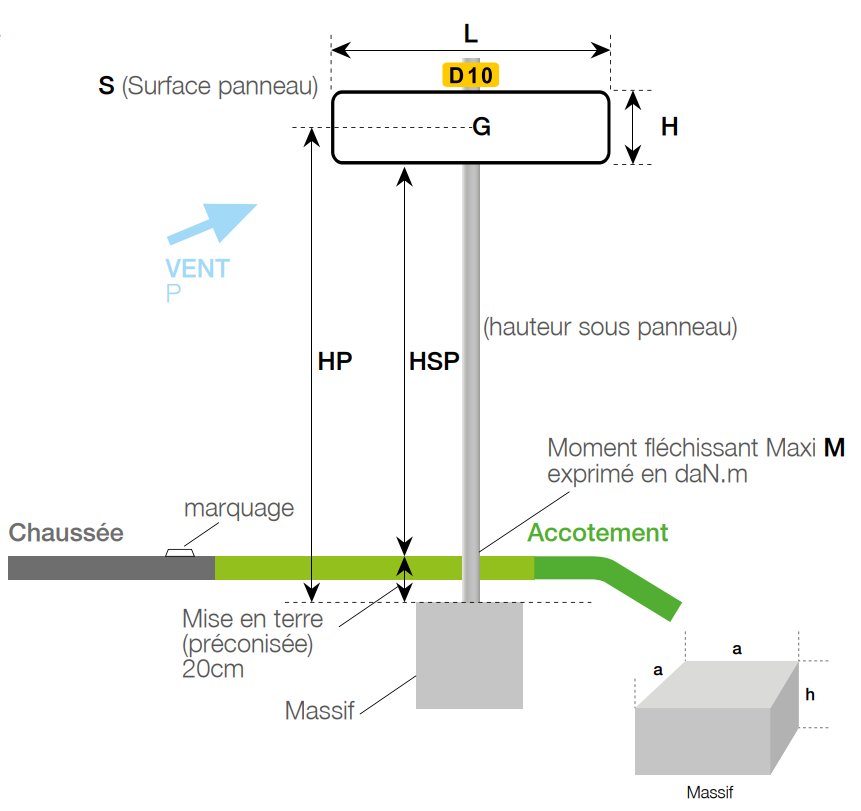

Selon la note d’information 66 du SETRA (juillet 1989), il y a des règles permettant de dimensionner les supports et massifs de fondation. Où P est la pression du vent en daN/m2, S la surface du panneau et HG la hauteur du centre de gravité.

On a :
HP = HSP + H/2 + 0,2m

Le moment fléchissant dû à l’effort du vent calculé au niveau de la surface du massif de fondation est donné par la formule suivante :
M = P × S × HP

Règlementation supports et fixation panneaux de signalisation - Note d'information 66 SETRA - GROUPE SELF SIGNAL

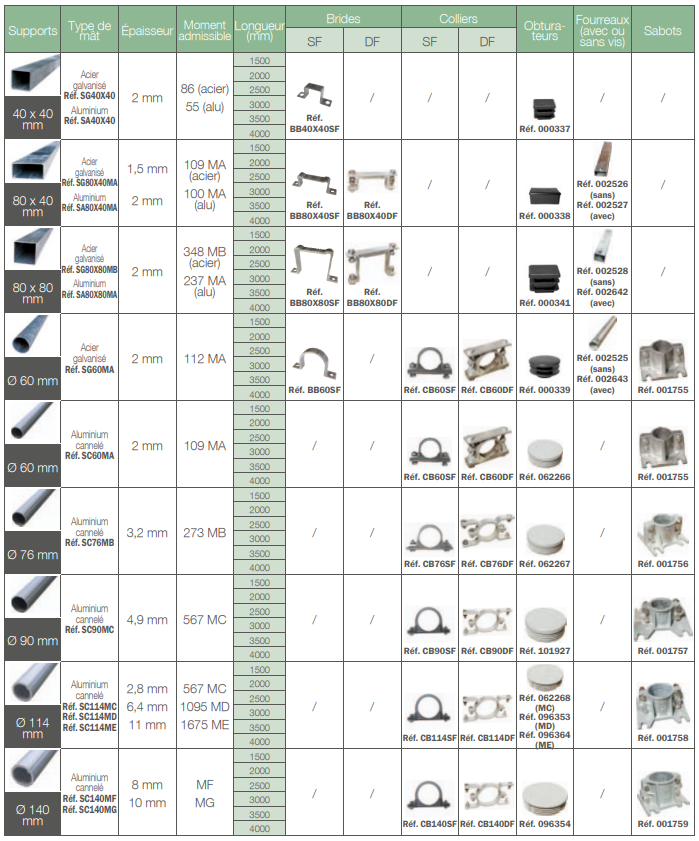

Supports et fixations standards

Produits de fixations et de supports pour panneaux de signalisation - GROUPE SELF SIGNAL

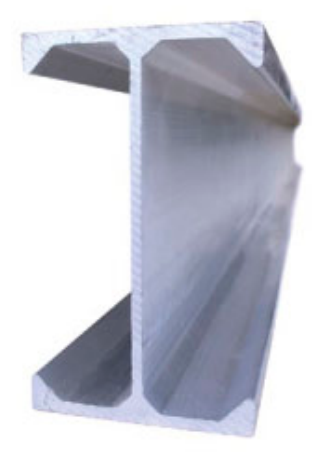

Supports I

Les supports I sont des profilés aluminium, auxquels on peut adjoindre des noix de fixation. Les supports I sont livrés bruts. En option, ils peuvent être peints dans différentes teintes.

Support Ι
Noix de fixation
Types Dimensions (mm) Moments admissibles (daN.m)
I n°1 MC 57 x 95 576
I n°2 MD 70 x 117 1079
I n°3 ME 87 x 145 2021
I n°4 MG 107 x 1078 3795
I n°5 MI 131 x 220 7118

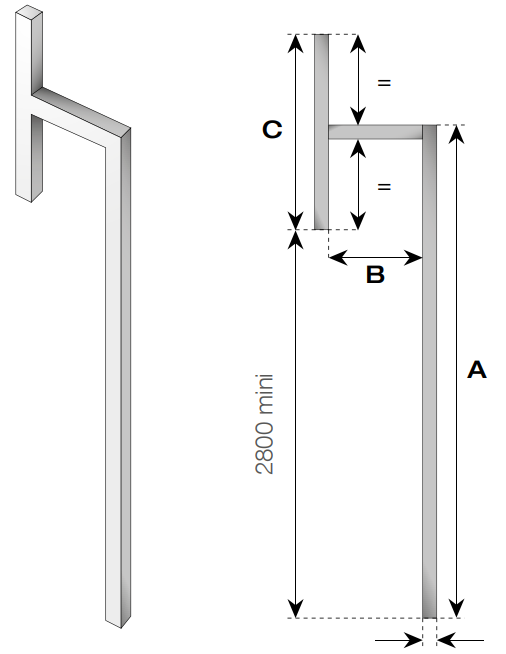

Potences

Les potences sont en acier galvanisé. En standard, la potence est livrée brute sans finition peinture. Les obturateurs ne sont pas compris.

Potence en acier galvanisé pour panneau de signalisation - GROUPE SELF SIGNAL
Supports A x B x C
80 x 40 mm 3,5 x 0,7 x 1,4 (maxi)
80 x 80 mm 3,5 x 0,7 x 1,4 (maxi)
ø 60 mm 3,5 x 0,7 x 1,4 (maxi)
Supports avec coquille réglable A x B x C
80 x 40 3,5 x 1,3 x 1,5 (maxi)

Supports signalétique

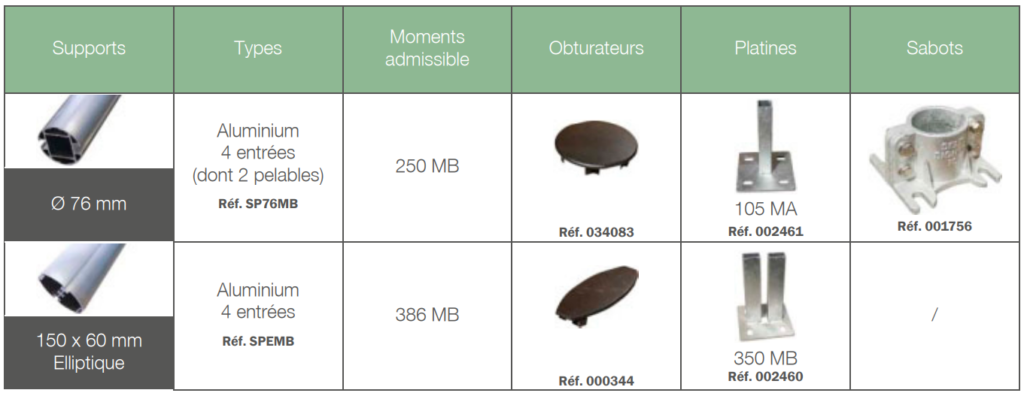

Nous vous proposons deux types de supports pour vos panneaux : un support au diamètre 76 mm, et un support elliptique au format 150 x 60 mm. Pour chacun d’eux, il existe des obturateurs et des moyens de fixation différents :

Accessoires

Fixations pour candélabres :

Rouleau de feuillard - Groupe Self Signal
Rouleau de feuillard (50m) Réf. 001264
Chape - Groupe Self Signal
Chape Réf. 001201
Pince à cercler - Groupe Self Signal
Pince à cercler (manivelle) Réf. 0018962
Bride à feuillard - Groupe Self Signal
Bride à feuillard Réf. FB40x20SF
Cercleuse à levier - Groupe Self Signal
Cercleuse à levier Réf. 0017021
Cisaille - Groupe Self Signal
Cisaille Réf. 0016952
Bride crocodile - Groupe Self Signal
Bride crocodile Réf. 065493

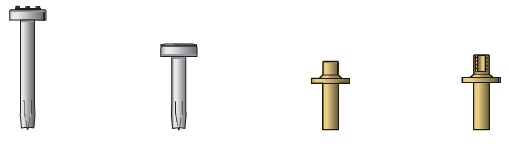

Les pieux d’ancrage Ferradix

Les pieux Ferradix sont disponibles pour les supports diamètre 60 mm et pour les supports 40 x 80 mm. Nous vous proposons également des moutons d’ancrage adaptés.

Pieux d'ancrage pour poteaux de panneaux de signalisation - Groupe Self Signal
En 400 mm (pour poteaux ø 60 mm) En 600 mm (pour poteaux ø 60 mm) Mouton pour masse Mouton pour marteau compresseur
Ref. 001747 Ref. 001748 Ref. 001751 Ref. 001752
Pieux d'ancrage pour poteaux de panneaux de signalisation - Groupe Self Signal
En 400 mm (pour poteaux 40 x 80 mm) En 600 mm (pour poteaux 40 x 80 mm) Mouton pour masse Mouton pour marteau compresseur
Ref. 001740 Ref. 001750 Ref. 001753 Ref. 001754
